每小时80-150T处理量组合式风选移动淘金车方案

来源:青州冠诚重工机械有限公司发布时间:17-06-12

每小时80-150T处理量组合式风选移动淘金车方案设备简介:

      本套设备是我公司根据多年制作淘金设备经验,并且不断完善用户反馈信息,独立研发制作而成的一套新型无水淘金设备,适用于缺水、少水的戈壁滩、荒漠等干旱地区,比传统的选金设备具有以下主要优势:

       1、全部采用了汽车底盘式设计,基本不受地形影响,适用范围更广,可360度原地转向,克服了传统雪橇式设备移动、转向不方便,对地形要求严格的缺点。

2、采用了上料杆输送系统,无需打地基、无需寻找高低落差,节省了用户大量成本与时间。

       3、处理量大、回收率高。处理量可达到每小时80-200吨,回收率80-90%。

       4、设备经过多年生产实践,故障率低、维护/维修简单、方便。

       5、占用人工资源少,节约用户成本。



每小时80-150T处理量组合式风选移动淘金车方案流程概述:

      原料通过工程机械(装载机或挖掘机)送入振动料仓,首先筛选出大于8CM不合格的物料,减少滚筒筛磨损。小于8CM物料由输送机均匀送入滚筒筛内进行筛选分级,分级为<8MM、>8MM两个级别,其中大于8MM的物料直接通过输送机输送至废料区域。

小于8MM的物料由输送机送入一台风选金淘金车进行风力精选,将含金矿料留在摇床内部,不含金的废料排出至废料区域;

每小时80-150T处理量组合式风选移动淘金车方案技术参数

本套设备可分为进料筛分系统、输送系统、风选系统、供电系统、精矿回收及提纯系统等主要部分。

1、进料筛分系统

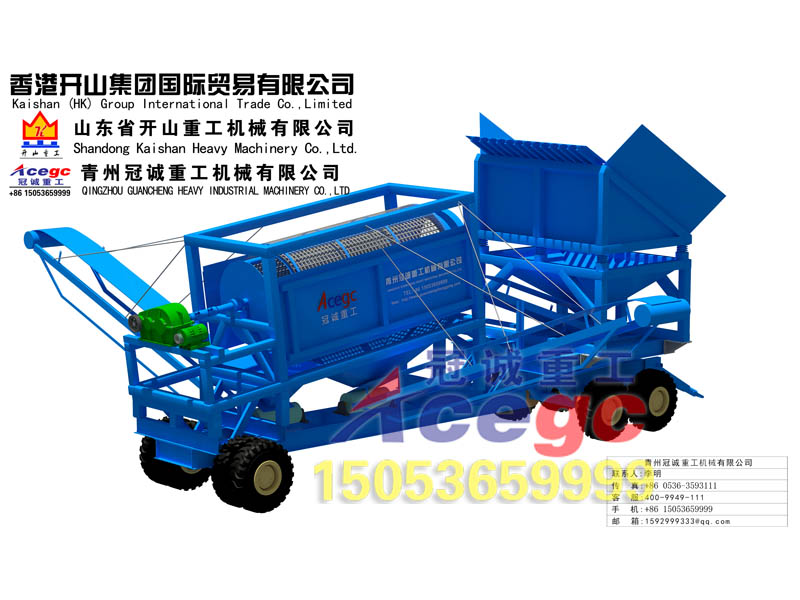

进料筛分系统主要由底盘、振动料仓、输送机、滚筒筛等部件组成。

底盘框架主要由30#工字钢组成,含12条900#轮胎。振动料仓筛条使用工钢纵向间隔8CM布置,料仓使用5mm厚钢板焊接。滚筒筛净筛孔长度3米,内直径1.2米,外直径1.5米,含污泥绞洗装置,主框架使用15#方管焊接,料仓使用5mm钢板焊接。


2、输送系统

输送系统主要使用输送机进行物料输送,使用电动滚筒或电机作为输送动力。

3、风选系统

风选系统主要由料仓、输送机、风选金摇床、风机等部件组成。主要是使用风力按矿物比重大小进行筛选。


4、供电系统



设备用电功率:

品名

数量

功率/Kw

总功率/Kw

振动料仓

1

5.5

5.5

输送机

4

4

16

滚筒筛

1

11

11

选金摇床

1

5.5

5.5

风机

3

7.5

22.5

振动电机

2

0.55

1.1

振动电机

2

0.25

0.5

合计总功率





62.1

建议使用100KW发电机组。
